LED灯具光色电综合测试系统

ZWL-9200GT 灯具光色电综合测试系统

  • ZWL-9200GT 灯具光色电综合测试系统是用于测试单颗LED光源、COB、集成光源、LED模组、LED灯、LED灯具的光色电综合测试系统,是一款检验、抽检用的实验室级测试设备。

在线索取资料 咨询客服询价


ZWL-9200GT 灯具光色电综合测试系统

系统简介:

ZWL-9200GT 灯具光色电综合测试系统是用于测试单颗LED光源、COB、集成光源、LED模组、LED灯、LED灯具的光色电综合测试系统,是一款检验、抽检用的测试设备。

测试项目:

 电参数:

漏电流(测试单颗LED)、电流、电压、功率、功率因素;

 光参数:

光通量(Flux)(配积分球)、光效;

 色参数:

相对光谱功率分布P(λ)、波长(λd / λp)、半宽(FWHM)、色坐标(x , y)、色温(CCT)、色容差(SDCM)、DUV 、色纯度(Purity)、显色指数(Ra; Ri(i=1~15))、红绿蓝色比(R%:G%:B%)、光辐射功率(W);

系统标准构建介绍:

1)S4高精度快速光谱辐射计  壹台:

采用HAMAMATSU高性能探测器及全息平场凹面衍射光栅技术设计,拥有杂散光小、读出噪声低、温度影响小、衍射效率高等优势,并消除了二阶和三阶的光谱影响。实现毫秒级测量速度,科学级测量精度,避免外界温度波动的影响,大大提升了稳定性,重现性。

主要指标:

探测器:HAMAMATSU高性能探测器

积分时间:0.1ms~60s

光学平台:

光栅:全息平场凹面衍射光栅

输入方式:石英光纤,光纤连接器:SMA905

光谱特性:

波长范围:360-960nm

波长精度:±0.5nm

杂散光:<万分之五(400nm)

色品坐标精度:± 0.0005 (标准A光源下),± 0.002 (标准色光下)

色品坐标重复度在10-4次波动

色温CCT:1300~25000k

光度精度:±1%(不计源自标准灯自身的不确定度)



配套高导光石英光纤  壹根

采用高密度SiO2材料,用于积分球和光谱辐射计之间光信号传输,高导光性能,低损耗。



配置专用ZWL-M6测试主机  壹台

测量光通量(配置积分球),带通讯接口与系统实现同步触发。并自带VFD实时显示LED半导体照明灯具的光通量参数,使系统实现脱机测量LED半导体照明灯具的光通量参数,以及单颗LED的光通量、漏电流、电压等参数,方便操作员使用。

项目 参数 参数范围 精度 分辨率
电参数 测量参数 正向电压 0~20V 0.02V 0.01V
反向漏电流 0~470uA 1uA 0.1uA
输出参数 正向电流 1~1500mA 0.02%+0.1mA 0.1mA
反向电压输出 0~20V 0.02V 0.01V



ZWL-8102 智能电参数测量仪  壹台

测量光源的光度色度参数时,监测交流(AC),直流(DC)或交直流(AC+DC)的功率、电压、电流、功率因数、频率等电参数,带RS-232 串行通讯接口,可远程软件控制输出,实现数据的自动传输。

项目 测试量范围 基本误差 测试条件
电压 AC 5.0V~600.0V ±(0.4%读数+0.1%量程+1字) 输入波形:DC、AC、DC+AC;

交流输入频率:45~65Hz;

仪器校准后12个月内。

DC 1.0V~600.0V
电流 AC 0.005A~20.00A ±(0.4%读数+0.1%量程+1字)
DC 0.005A~20.00A
功率 0.1W~6000W ±(0.4%读数+0.1%量程+1字)
功率因数 0.000~1.000 ±(0.004+0.001/读数+1字)



ZWL-IT66832A  6A/32V直流数控电源  壹台

提供恒流、恒压两种驱动模式,为标准光源及直流灯具的恒流恒压电源。且电压电流一次设置,重复动态测量,无须重新设置,不损伤被测光源。并带数显电流表、电压表监测电流、电压,源表一体化,可远程控制输出实现数据的同步传输。

规格 32V/6A
额定输出 0~32V,0~6A
负载调节率 ≤0.01%+5mV,≤0.01%+3mA
电源调节率 ≤0.01%+5mV,≤0.01%+3mA
设置值分辨率 1mV,0.1mA
回读值分辨率 1mV,0.1mA
设置值精度 ≤0.04%+8mV,≤0.1%+8mA
回读值精度 ≤0.04%+8mV,≤0.1%+8mA



ZWL-10010  1000VA程控变频电源壹台

提供一个可调可模拟世界各国电压的稳定的被测光源的供电电源,来提高测量准确性。带RS-232 串行通讯接口,软件可远程控制输出实现数据的同步传输。

可编程动态输出电压

高精度稳频稳压,按键式快速调节电压、频率

高精度显示:电压、电流、频率、有功功率

独有的电压频率组快捷输出方式220V/50Hz,110V/60Hz,120V/60Hz

输出频率:47~63Hz(400Hz可选配)

输出电压:0~300V可调可模拟世界各国电压

         1000VA
交 流 输 入 1Φ2W 220V±10%  50Hz/60Hz
交流输出 相      数 单             相
电压 低   档 0-150V
高   档 151-300V
频        率 47 Hz -63Hz、50 Hz、60 Hz
最大电流 电压低档 9A
电压高档 4.5A
频 率 稳 定 度 ≤±0.1%
负 载 稳 压 率 ≤±1%
波 形 失 真 度 ≤1%(阻性负载下测试)
反  应  时  间 ≤2ms
指示解析度 数位频率表头 3位数显示   解析度0.1Hz
数位电压表头 4位数真有效值显示   解析度0.1V
数位电流表头 4位数真有效值显示   解析度0.01A
数位功率表头 4位数真有效值显示   解析度1W
保  护  装  置 过压保护、过载保护、过流保护、过热、短路保护及报警装置
冷  却  方  式 强制风扇冷却
安   规 绝缘阻抗 500VDC/200MΩ
耐压绝缘 1800VAC/5mA/1min



Φ1.5m积分球  壹个

与快速光谱辐射计对光源光度色度参数测试时配套使用;

主要技术指标(1.5m):

直径(内径): Φ1.5 米;

光度探头:一级

4л法测试:Φ1.5 米标配E27灯座、T5/T8日光灯管,可根据实际情况增配E14,GU10,MR16等球泡灯、PAR灯、射灯等转换接头,实现灯具在球内的4л法测试;

开球方式:轨道式手动移动闭合;

遮光板:内置用于防止受光孔被光直射;

电气接口:四线法测量,消除了供电线路中的损耗;

自吸收补偿功能(选配项):内置辅助灯和辅助灯档板,依据CIE辅助灯法消除灯的自吸收误差;



SLHC24100T标准光源(100W)壹只

用于测试LED半导体照明灯具时的色温(光谱)及光通量量值传递(定标)。量值可溯源至中国计量院(NIM)。

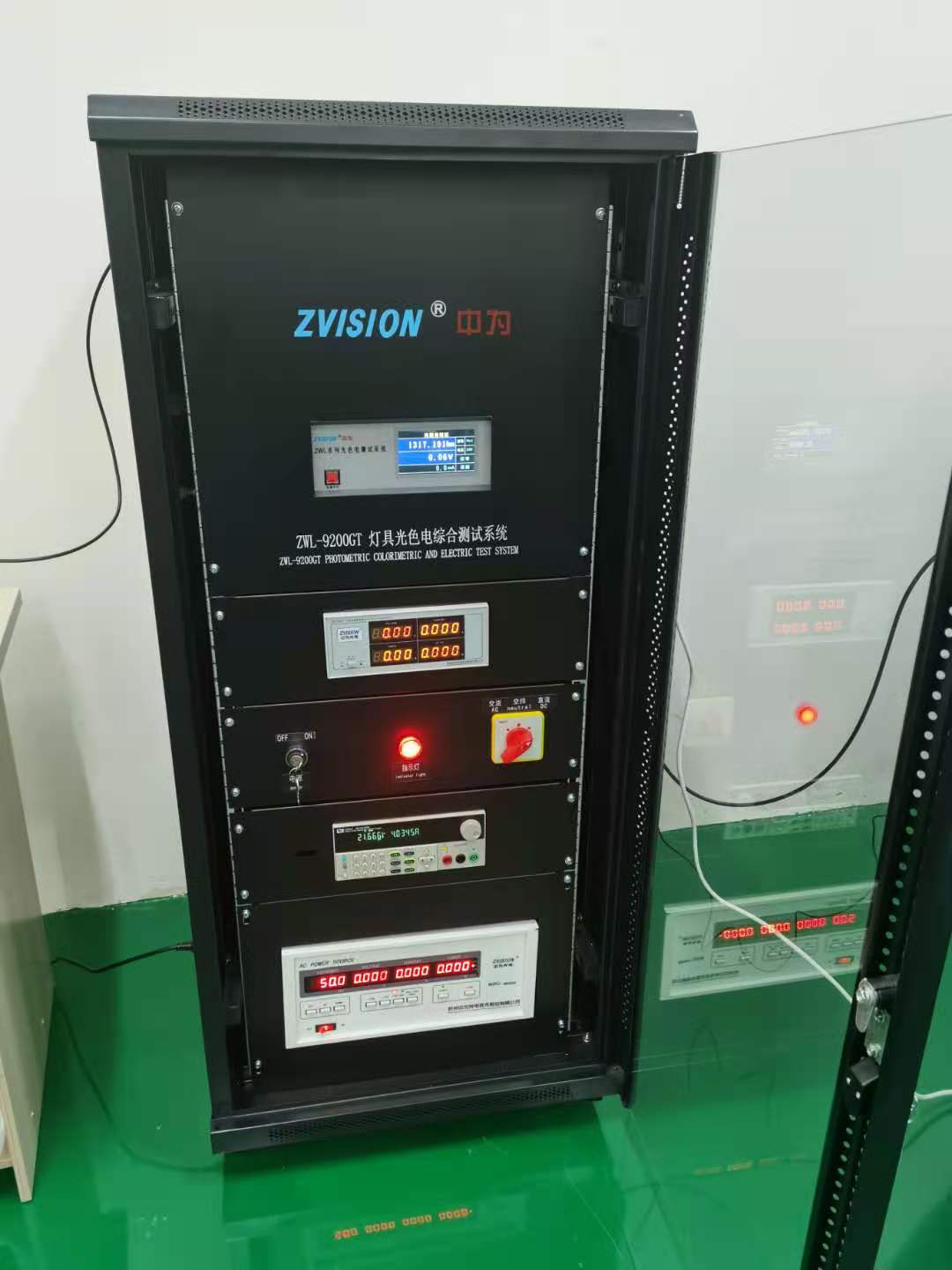

9200GT灯具光电色综合测试系统机柜 壹只

将高精度光谱辐射计、测试主机、交直流电参数测试仪、可编程直流电源、交流变频电源装入本标准机柜中,使整套系统融合为一整体。接线明了方便,美观整洁大方,抗电磁干扰性能更好。配防尘玻璃门及散热风扇。



配套测试软件  壹套

测试界面简洁大方,功能实用,操作简便,结合LED的特性并整合众多LED厂家的实际需求自主研发设计。拥有数据库、参数报表等功能强大的分析系统将结果直观的呈现出来。系统软件集成单次瞬态测试,无限次瞬态重复测试。自动生成单次瞬态测试的光色电综合特性流水表,支持EXCEL导出,免除人工记录数据之繁琐,降低人为记录出错率。


项目 参数 参数范围 精度 分辨率
电参数 主机正向电压 0~20V 0.02V 0.01V
主机反向漏电流

(单颗LED测试)

0~470uA 1uA 0.1uA
主机正向电流输出 1~2000mA 2‰+0.1mA 0.1mA
光参数 光通量测量 100~70000lm(根据配置不同大小的积分球而定) 3%f.s.+0.001lm 0.001lm
色参数 波长范围 360~960nm 0.5nm 0.1nm
显色指数 0~100 1 0.1
色品坐标 x、y&u、v 0.0020 0.0001
色温 1300~25000k 1k
