ZWL-600 光色电综合测试系统

系统简介：

ZWL-600 光色电综合测试系统是用于测试单颗LED光源的光色电综合测试系统，是一款检验、抽检用的实验室级测试设备。

测试项目：

① 电参数：

漏电流、正向电压、功率；

② 光参数：

光通量（Flux）（配积分球）、光效、光强（CIEA/B标准）、角度；

③ 色参数：

相对光谱功率分布P（λ）、波长（λ_d / λ_p）、半宽（FWHM）、色坐标（x , y）、色温（CCT）、色容差(SDCM)、DUV 、色纯度（Purity）、显色指数（Ra; Ri(i=1～15)）、红绿蓝色比(R%:G%:B%)、光辐射功率(W)；

④ 基本曲线：

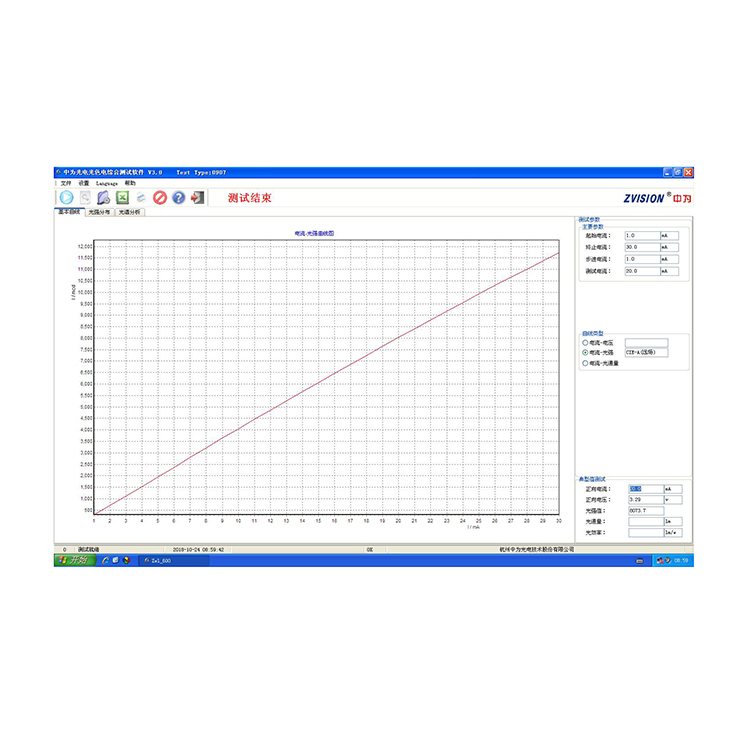

电流-电压、电流-光强、电流-光通量等曲线

• 系统标准构建介绍：

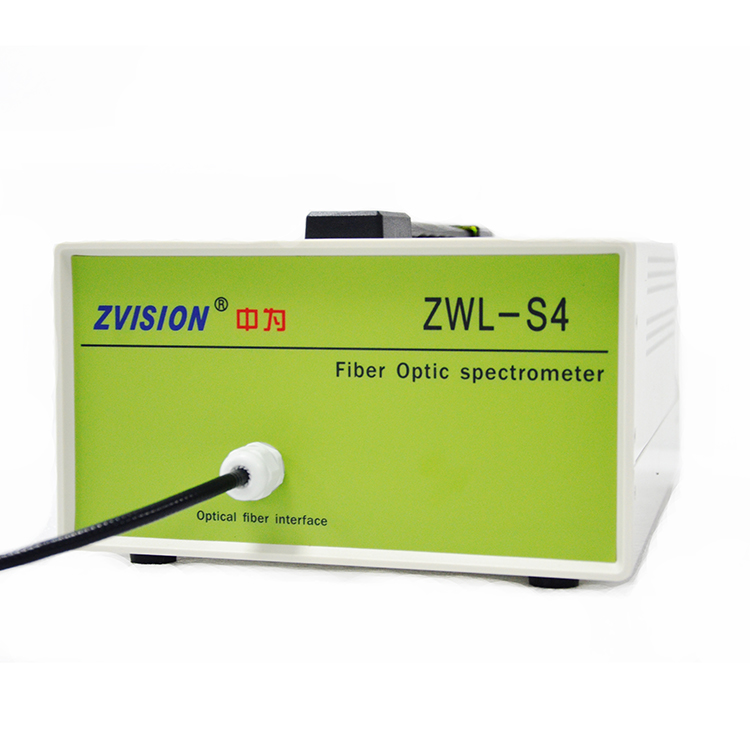

1）S4高精度快速光谱辐射计：

采用HAMAMATSU高性能探测器及全息平场凹面衍射光栅技术设计，拥有杂散光小、读出噪声低、温度影响小、衍射效率高等优势，并消除了二阶和三阶的光谱影响。实现毫秒级测量速度，科学级测量精度，避免外界温度波动的影响，大大提升了稳定性，重现性。

主要指标：

• 探测器：HAMAMATSU高性能探测器
• 积分时间：1ms~60s
• 光学平台：

光栅：全息平场凹面衍射光栅

输入方式：石英光纤，光纤连接器：SMA905

• 光谱特性：

波长范围：360-960nm

波长精度：±0.5nm

杂散光：<万分之五(400nm)

色品坐标精度：± 0.0005 （标准A光源下）,± 0.002 （标准色光下）

色品坐标重复度在10^-4次波动

色温CCT：1300~25000k

光度精度：±1%（不计源自标准灯自身的不确定度）

• 配套高导光石英光纤壹根，采用高密度SiO₂材料，用于积分球和光谱辐射计之间光信号传输，高导光性能，低损耗。
• 配置专用ZWL-M6测试主机壹台，带通讯接口与系统实现同步触发。自带VFD可实时显示LED的光通量/光强参数，使系统实现脱机测量单颗LED的光通量/光强、漏电流、电压等参数，方便操作员使用。

• Φ0.30m积分球壹只，与快速光谱辐射计对光源光度色度参数测试时配套使用。使用的光度探测器V（λ）达国家标准级水平；

主要技术指标（0.3m）：

• 直径（内径）： Φ0.30 米；
• 光度探头：一级
• 球内灯座：标配灯座、标准灯夹具。可根据实际情况增配转换夹具，实现在球内的4л法测试；
• 开球方式：轨道式手动移动闭合;
• 遮光板：内置用于防止受光孔被光直射；
• 电气接口：四线法测量，消除了供电线路中的损耗；

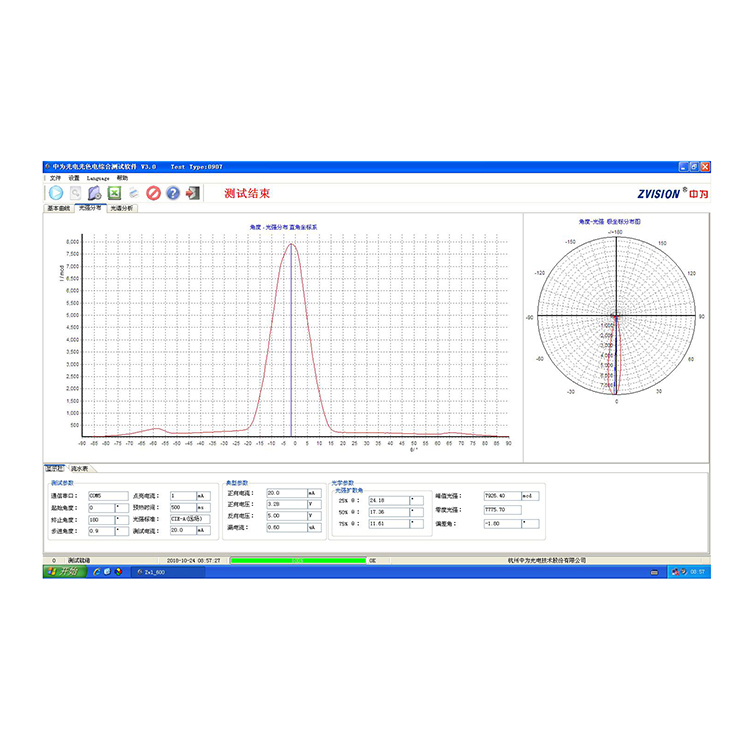

• 自动光强角测试装置壹台，与M6测试主机配套使用，测试LED的光强和角度。遵循CIEA/B标准；

配置夹具：直插夹具

主要技术指标：

• 光强测量范围：0-300.00cd；
• 光度探头：一级；
• 分辨率：0.01cd;
• 角度测量范围：-90°～90°（平面）；
• 角度测量：平面自动；
• 角度精度：3°；
• SLHC12010T/SLDC标准光源各壹只，用于测试LED时的色温（光谱）及光通量/光强量值传递（定标）。量值可溯源至中国计量院（NIM）。

• 配套测试软件壹套，测试界面简洁大方，功能实用，操作简便，结合LED的特性并整合众多LED厂家的实际需求自主研发设计。拥有数据库、参数报表等功能强大的分析系统将结果直观的呈现出来。系统软件集成单次瞬态测试，无限次瞬态重复测试。自动生成单次瞬态测试的光色电综合特性流水表，支持EXCEL导出，免除人工记录数据之繁琐，降低人为记录出错率。
