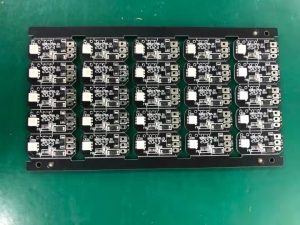

LED条形灯/汽车灯模组颜色均匀性在线测试系统

颜色均匀性在线测试系统功能

测试系统科学运用CCD高精度快速光谱分析仪、直流程控电源或程控变频电源、电参数测量仪、定制光学积分球、PLC控制系统,可以快速地对LED条形灯进行光色电参数综合测试,软件可以对各单颗LED亮度、颜色均匀性进行判断并对条形灯进行分选。

在线索取资料 咨询客服询价


LED条形灯颜色均匀性在线测试系统

一、系统简介

1、需求分析:

由于LED条形灯内单颗LED出现短路或者击穿等原因,导致条形灯亮度、颜色均匀性出现严重差异。特别是在高端商业照明、生鲜卖场冷链照明中,若照明产品出现上述质量缺陷,会直接影响到销售产品展示效果,所以条形灯质量控制尤为重要。

2、解决方案:

测试系统科学运用CCD高精度快速光谱分析仪、直流程控电源或程控变频电源、电参数测量仪、定制光学积分球、PLC控制系统,可以快速地对LED条形灯进行光色电参数综合测试,软件可以对各单颗LED亮度、颜色均匀性进行判断并对条形灯进行分选。

二、技术特点

1、主要功能:(标准产品)

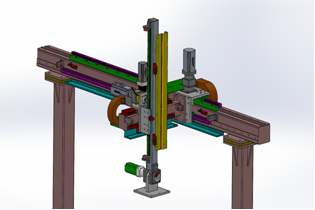

1.1、机械结构:X、Y、Z、θ四轴可调;其中θ轴适应于不同发光角度的条形灯或者双排发光的条形灯位置调节,角度范围±90°;X/Y/Z轴则适应于不同尺寸L/W/H(长宽高)条形灯位置调节;软件可以控制机械结构位置。

1.2、测量速度:根据条形灯内LED光源数量及光照强度,参考测量速度计算如下:

例如一根条形灯由50颗LED组成,每颗LED光通量约30lm,则测试一根条形灯的速度约为50×(0.1s+0.5s)+0.5s≈30.5s。其中每颗LED测试时间约0.1s,0.5s运动电机启停时间,0.5s软件运算时间。

1.3、电学参数:电压、电流、功率、功率因数;软件可以根据预设阈值来判断产品是否合格。

1.4、光色参数:色坐标、色温、显色指数、照度;软件可以对各单颗LED亮度(照度值)、颜色均匀性进行判断并对条形灯进行分选。

1.5、校准功能:根据客户标准样品对测试系统标定。

1.6、权限设置:软件可以设置用户权限等级。

1.7、软件功能:根据预先设定的采样间隔以及采样次数进行连续测试,并记录各单颗LED测量数据;根据用户设定阈值合格判定后显示PASS/FAIL(或图标)。

2、附加功能:(定制需求)

2.1、增加条形码功能,当扫描器读取到条码信息后,系统自动启动测试,条码信息与测试结果相关联,保证数据可以追溯。

2.2、增加小电流测试功能,针对直流供电条形灯,可以通过小电流下的光色参数来判定单颗LED是否异常;一般小电流下单颗LED会不亮或特别亮或闪烁。

2.3、根据客户需求增加其它功能。


序号 产品名称 数量 备注
1 高精度快速光谱仪

1)采用日本HAMAMATSU高性能探测器及全息平场凹面衍射光栅,毫秒级测量速度,科学级测量精度;

2)波长范围:380-780nm

3)波长精度:±0.5nm

4)色品坐标精度:±0.0020 (标准色光下)

± 0.0010(重复性)

1台 日本滨松
2 2.0m石英光纤 1根
3 Ф0.1m光学积分球 1套
4 精密直流程控电源(150V/5A)

1)额定输出:0~150V  0~5A

2)设置精度:≤0.04%+8mV  ≤0.1%+8mA

3)回读精度:≤0.04%+8mV  ≤0.1%+8mA

1台 艾德克斯
5 电参数测量仪

1)量程范围:5-300V  0.005A~10.00A

2)测量精度:±0.5%

1台
6 测试平台 1套
7 PLC控制模组 1套
8 电机驱动模组 1套
9 导轨滑块模组 1套
10 测试软件 1套
11 扫码器 1套 可选
12 包装运输 1次
