ZWL-9107GT 卧式分布光度计

  • 用于LED灯、灯具、路灯、隧道灯、格栅灯、投光灯、日光灯管、射灯等各种照明灯具的空间光强分布及多种光度参数的测定。包括:灯具的空间光强分布曲线、光强数据、区域光通量、灯具效率、利用系数、眩光等级、最大允许距离比、有效发光角、上射光通量、下射光通量、等照度曲线、等光强曲线等光度参数、以及电压、电流、功率、功率因数等电参数。

在线索取资料 咨询客服询价


一、系统功能

用于LED灯、灯具、路灯、隧道灯、格栅灯、投光灯、日光灯管、射灯等各种照明灯具的空间光强分布及多种光度参数的测定。包括:灯具的空间光强分布曲线、光强数据、区域光通量、灯具效率、利用系数、眩光等级、最大允许距离比、有效发光角、上射光通量、下射光通量、等照度曲线、等光强曲线等光度参数、以及电压、电流、功率、功率因数等电参数;

二、主要特点

  • 原理上满足CIE 70和CIE 121标准的要求
  • 符合“GB9468-2008灯具分布光度测量的一般要求”国家标准;
  • 测试结果可以导出IESNAL国际标准要求,可直接作为国际通用照明设计软件的输入数据
  • 采用旋转灯具,可实现B-β和C-γ测试方式
  • 结构紧凑,可双立柱驱动、或单立柱驱动。使格栅灯、筒灯、投光灯等各类灯具的安装更加方便
  • 特殊的激光瞄准装置,方便、准确地安装测试灯具的位置
  • 精密高灵敏度探头、严格的V(λ)校正
  • 软件操作简洁,功能全面,标准中英文Windows操作界面

三、参考标准

  • IES LM-79-08               固态照明产品的电气与亮度测量
  • EN 13032-1:2004         灯和灯具光度测量数据的测定和表示
  • CIE117-1995                discomfort glare in interior lighting
  • CIBSE –TM10-1985      the calculation of glare indices
  • EN 13032-2:2004/AC   Light and lighting
  • GB/T9468-2008           灯具分布光度测量的一般要求
  • LB/T 001-2009    整体式LED路灯的测量方法
  • GB/T7002-2008    投光照明灯具光度测试
  • GB/T 24823-2009 普通照明用LED模块 性能要求
  • GB/T 24827-2009 道路与街路照明灯具性能要求
  • GB/T 24907-2010 道路照明用LED灯
  • GB/T24908-2010 普通照明用自镇流LED灯 性能要求
  • GB/T 5700-2008          照明测量方法
  • GB_9467-1988             室内灯具光度测试
  • GB/T 26189-2010/ISO8995:2002/CIE S008/E:2001 室内工作场所的照明
  • GB/Z 26212-2010        室内照明不舒适眩光
  • GB50034-2004             建筑照明设计标准
  • GBJ_133-90_                民用建筑照明设计标准

四、主要技术指标

  • 转台参数

测试角度精度:0.1度

灯具可绕垂直轴0°~ 360°旋转

灯具可绕水平轴-180°~ 180°旋转

立臂三爪卡盘中心至平台滑轨安装面最大垂直距离为1000mm,两立臂三爪卡盘中心最大水平距离为2000mm:本项指标决定被测对象 (含灯具和夹具) 的最大允许尺寸,最大允许尺寸为1000mm×2000mm

转台最大负荷:50kg

  • 光度参数

光度探头:一级

照度测试范围:0.0001Lx至1×105LX

  • 丰富强大的测试功能

1)主要测试项目(通过测试控制软件实现):

光强分布曲线、光强数据、有效发光角、光束角、总光通量、区域光通量(表)、上射光通量、下射光通量、灯具效率、等照度图、等光强图、利用系数、亮度限制曲线、眩光等级、最大允许距高比、灯具概率曲线、有效平均照度曲线、电压、电流、功率、功率因数、频率、谐波(选配)。

2)空间颜色分布、平均色度特性以及空间颜色不均匀性(选配项);

3)符合国际标准的测控软件,测试结果可输出以下格式:

*.ZWLDT  中为产品光度数据文件格式

*.IES     IESNA北美标准格式(95、2002)

*.CIE     CIE  文件格式

*.CEN    CEN  文件格式

*.TM14   CIBSE(TM14)文件格式(英国标准)

*.CIB     CIBSE  文件格式

*.LDT     EULUMDAT  文件格式(德国标准)

输出数据文件能直接用作常用的国际通用的照明设计软件的输入数据,测试结果还可打印成详细报表。

  • 配置表:

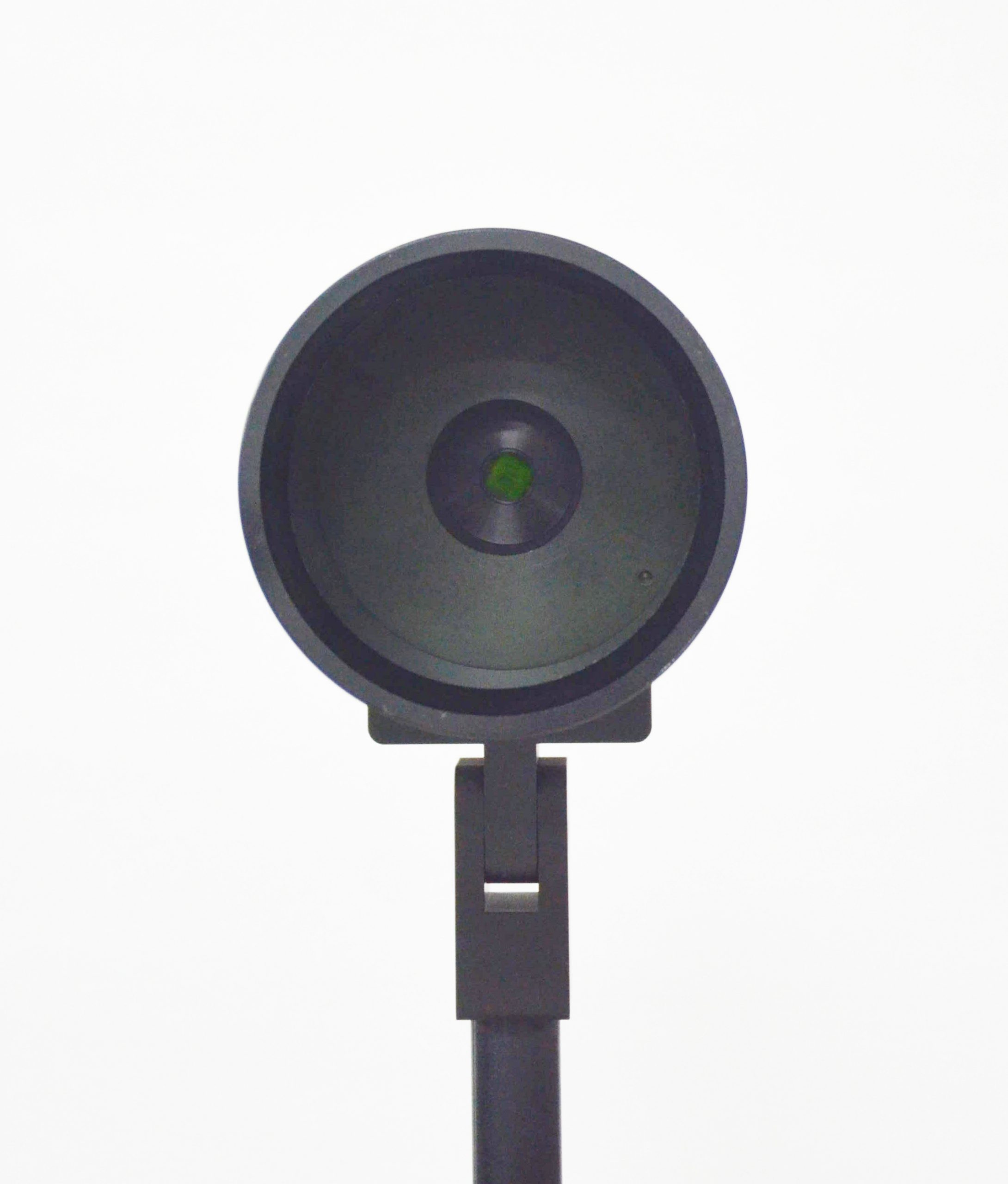

  • ZW-TD300高精度恒温探头(含重型支撑架),参数见主要技术指
  • ZW-CLA300十字激光对准器A和红外线瞄准器

采用高精度激光瞄准器及水平和垂直方向的十字激光对准装置,可精确确定灯具中心和转动中心位置,保证了测试的准确性;

  • ZWL-9107GT-D180高精度分布光度计装置,参数见主要技术指标
  • ZWL-11001程控变频电源一台,提供一个可调可模拟世界各国电压 的稳定的被测光源的供电电源,来提高测量准确性。带RS-232 串行通讯接口,软件可远程控制输出实现数据的同步传输。
  • 可编程动态输出电压
  • 高精度稳频稳压,按键式快速调节电压、频率
  • 高精度显示:电压、电流、频率、有功功率
  • 独有的电压频率组快捷输出方式220V/50Hz,110V/60Hz,120V/60Hz
  • 输出频率:47~63Hz(400Hz可选配)
  • 输出电压:0~300V可调可模拟世界各国电压



容量 1KVA
交流输入 单相AC220V±10%/50Hz
交流

输出

相数 单相
电压 低档 0~150V
高档 151~300V
频率 47Hz~63Hz、50Hz、60Hz
最大电流 电压低档 9A
电压高档 4.5A
频率稳定度 0.1%
负载稳压率 1%
波形失真度 ≤1%(阻性负载下测试)
反应时间 ≤2ms
指示解析度 数位频率表头 3位数显示,解析度0.1Hz
数位电压表头 4位数真有效值显示,解析度0.1V
数位电流表头 4位数真有效值显示,解析度0.01A
数位功率表头 4位数真有效值显示,解析度0.1W
保护装置 过压保护、过载保护、过流保护、过热、短路保护及报警装置
冷却方式 强制风扇冷却
安规 绝缘阻抗 500V,DC/200MΩ
耐压绝缘 1800V,AC/5mA/1min



  • ZWL-8102数字功率计一台,测量光源的光度色度参数时,监测交流(AC),直流(DC)或交直流(AC+DC)的功率、电压、电流、功率因数、频率等电参数,带RS-232 串行通讯接口,可远程软件控制输出,实现数据的自动传输。
项目 测试量范围 基本误差
电压 5.0V~600.0V ±(0.4%读数+0.1%量程+1字)
电流 0.005A~10.00A ±(0.4%读数+0.1%量程+1字)
功率 0.1W~6000W ±(0.4%读数+0.1%量程+1字)
功率因数 0.000~1.000 ±(0.004+0.001/读数+1字)



  • 标准机柜壹只,将仪表装入本标准机柜中,使整套系统融合为一整体。接线明了方便,美观整洁大方,抗电磁干扰性能更好。配防尘玻璃门及散热风扇。




项目 参数 参数范围 精度 分辨率
光参数 光照度 0.0001lx–100klx f1'≤3.5% 0.0001lx
配光曲线 -180°~+180°
有效发光角 -180°~+180°
其他参数 灯具效率 0~100%
水平轴转动角度 0°~360°
垂直轴转动角度 0°~士180°
转轴精度及分辨率 0.1°;0.01°
承重 单臂:30kg;双臂:50kg;
测量方法 CIE C-γ和B-β
灯具最大回转半径 1000mm
